埃美柯電動二通閥怎么接線？

埃美柯電動二通閥適用于暖通空調系統，屬于調節性閥門，有5件套(9613、9615)和智能型(9613B、9615B)兩種形式。5件套由面板(比例積分電子溫控器)、變壓器、溫度傳感器、驅動器(VA3100、VA7100)和閥門組成:智能型由驅動器(VA3102、VA7102)和閥門組成，能接受0-10V或4-20mA直流控制信號控制。9615和9615B采用平衡式結構，使用壽命長，安全可靠。

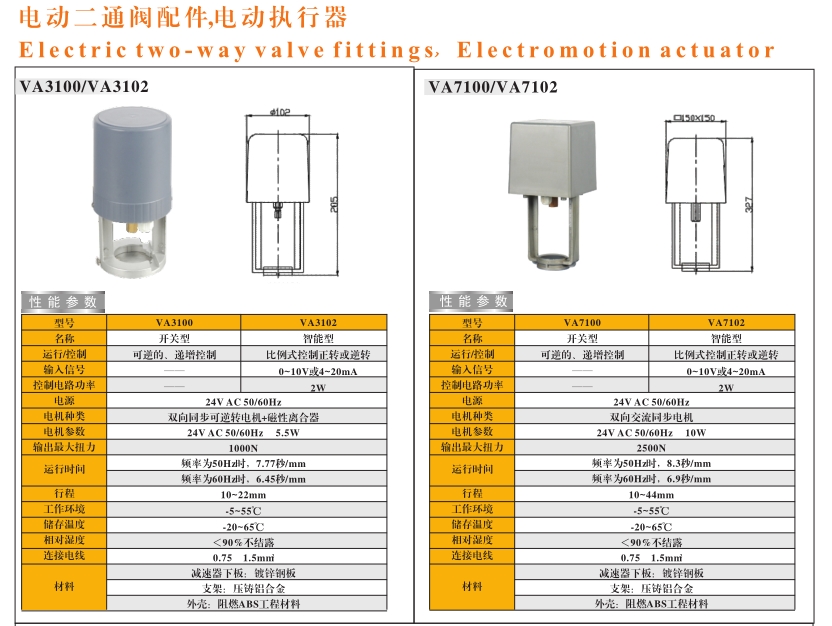

埃美柯電動二通閥接線圖：

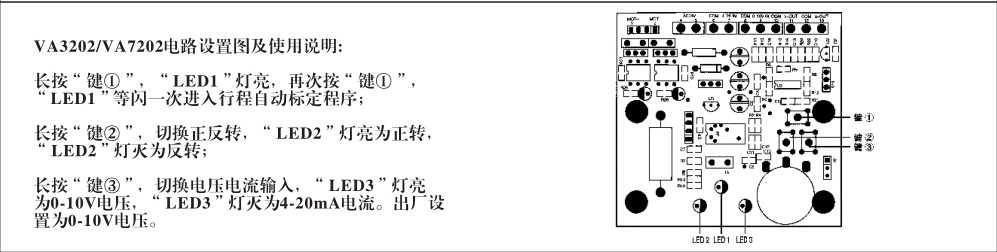

埃美柯電動二通閥電力設置圖：

注：VA3100和VA7100為可逆轉電機運作，提供遞增式控制，開關型執行器配合傳感器、變壓器、比例積分電子溫控器（面板）和閥門使用，稱5件套，獨立控制。

VA3102和VA7102能接受0~10V或4~20mA直流控制信號的輸入，配合BA系統或DDC控制。帶有輸出反饋0~10V或4~20mA，稱模擬量控制或智能控制。
